在工作上有一個需求是需要做一些 OLAP，原訂計畫是使用 Google Looker(ver. Google Cloud Core)，礙於量小不符合經濟效益，決定用 Grafana 這個較熟悉的開源套件來幫助我們做視覺化的處理。
這篇文章的範例可以在 omegaatt36/grafana-embed-example 中找到所有的 source code
我的 Use Case 為已經有一組 SHA512 產生的 Key，以下的內容為使用 HS512 進行簽名與認證。
流程
sequenceDiagram
autonumber
participant U as User
participant B as Browser
participant I as iframe
participant S as Server
participant G as Grafana
rect rgb(236,239,244)
U->>B: Open Web Page
B->>S: Request JWT Token
S->>B: Return JWT Token
B->>I: Load iframe
I->>G: Request Dashboard with JWT Token
G->>I: Return Dashboard
I->>B: Display Dashboard in iframe
B->>U: Show Dashboard
end
Grafana
配置
主要是針對 grafana.ini 做修改
[security]
allow_embedding = true：允許將 Grafana 儀表板嵌入到其他網頁中，這對於我們需要將儀表板嵌入到自定義前端頁面是必要的。cookie_samesite = disabled：允許跨站點請求攜帶 cookie，這在嵌入的情況下特別有用，因為瀏覽器會阻止跨站點的 cookie 請求。
[auth]
whitelisted_domains = localhost：允許來自這些域名的請求繞過某些安全檢查。在開發和測試環境中，這有助於簡化流程。
[auth.jwt]
enabled = true：啟用 JWT 認證。header_name = X-JWT-Assertion：指定用於攜帶 JWT 的 HTTP 標頭名稱。enable_login_token = true：允許使用 JWT 進行登入。email_claim = sub：指定 JWT 中對應電子郵件的字段。jwk_set_file = /etc/grafana/jwks.json：指定用於驗證 JWT 簽名的 JWKs 路徑。expect_claims = {}：設定期望的 JWT 權限。role_attribute_path = role：指定 JWT 中對應角色的字段。role_attribute_strict = false：是否嚴格匹配角色屬性。username_attribute_path = user.name：指定 JWT 中對應使用者名稱的字段（非用於驗證）。email_attribute_path = user.email：指定 JWT 中對應電子郵件的字段（非用於驗證）。auto_sign_up = true：允許自動註冊新用戶，搭配username_attribute_path與email_attribute_path可以實現自動註冊。url_login = true：允許通過 URL 進行登入。allow_assign_grafana_admin = false：不允許自動分配 Grafana 管理員角色。skip_org_role_sync = false：不跳過組織角色同步。
[auth.anonymous]
enabled = false：禁用匿名訪問，確保所有訪問都需要經過認證。這點對於後續驗證十分重要，有很多其他部落格的這個區域都是設成true，根本沒有經過 auth，相對的就是沒有安全性可言。
完整 config：
[security]
allow_embedding = true
cookie_samesite = disabled
[auth]
whitelisted_domains = localhost
#################################### Auth JWT ##########################
[auth.jwt]
enabled = true
header_name = X-JWT-Assertion
enable_login_token = true
email_claim = sub
jwk_set_file = /etc/grafana/jwks.json
key_id = grafana-embed-example
expect_claims = {}
role_attribute_path = role
role_attribute_strict = false
username_attribute_path = user.name
email_attribute_path = user.email
auto_sign_up = true
url_login = true
allow_assign_grafana_admin = false
skip_org_role_sync = false
[auth.anonymous]
enabled = false
[log.console]
level = info
JWT
JWT (JSON Web Token) 是一種開放標準，用於在不同系統之間安全地傳輸訊息。在這個實作中，我們使用 JWT 來認證和授權使用者訪問嵌入的 Grafana 儀表板。
後端會生成 JWT，前端（由於是 iframe）透過 URL query string 將其傳遞給 Grafana，Grafana 會使用公鑰驗證 JWT 的有效性。
資料來源
資料來源定義了 Grafana 如何連接到數據庫或其他數據來源，以便從中提取數據進行可視化。這些設置可以在 Grafana 的 UI 中配置，並且需要確保數據源的連接憑證和訪問權限正確配置。在這個 Example 中我們會連接到 MySQL 資料庫中，並且存取 users & orders 等等資料表。
User
使用者配置包括創建和管理 Grafana 使用者帳號，設定其訪問權限和角色。JWT 認證允許自動創建和分配使用者角色，這使得管理大量使用者更加便捷。我們會在 Grafana 中新增一個 Role 為 Viewer 的使用者，並且後端會使用這組帳號來簽署 JWT。
Dashboard
儀表板是 Grafana 的核心組件，用於可視化數據。儀表板可以包括多個面板，每個面板展示特定數據源的數據。可以通過 JSON 定義儀表板的結構和內容。我們是直接使用剛才建立的 MySQL Datasource 作為資料源。
Dashboard Varable
儀表板變數允許使用者動態更改儀表板的內容，例如選擇不同的數據範圍或過濾條件。這些變數可以在儀表板設計時定義，並通過 URL 參數或 UI 控件進行設置。
Dashboard Permission
儀表板許可權控制哪些使用者或角色可以訪問或編輯儀表板。可以在 Grafana 的 UI 中配置許可權，以確保只有授權的使用者可以查看或修改敏感數據。我們將設定僅有剛才建立的 Viewer 能夠查看這個 Dashboard。
Dashboard Embed link
嵌入鏈接允許將 Grafana 儀表板嵌入到其他網頁或應用中。配置嵌入鏈接時，需要確保允許嵌入並使用合適的 JWT 進行認證，以確保安全性和數據隱私。
簽署 JWKs
由於我是使用對稱加密的 SHA512，於是使用 gopkg.in/square/go-jose.v2 來協助產生用於 HS512 簽名的 JWKs。
需要注意，由於是對稱加密，JWKs 中的 k 僅僅是 secret 做 base64url without padding，若是需要將 JWKs 公開，請使用非對稱式加密。
完整 code:
var secretKey *string = flag.String("secret-key", "", "secret key")
var keyID *string = flag.String("key-id", "", "key-id")
func main() {
flag.Parse()
if secretKey == nil || *secretKey == "" {
log.Fatal("secret-key is required")
}
if keyID == nil || *keyID == "" {
log.Fatal("key-id is required")
}
rawKey := []byte(*secretKey)
symKey := jose.JSONWebKey{
Key: rawKey,
KeyID: *keyID,
Algorithm: string(jose.HS512),
Use: "sig",
}
jwkJSON, err := json.MarshalIndent(jose.JSONWebKeySet{Keys: []jose.JSONWebKey{symKey}}, "", " ")
if err != nil {
fmt.Printf("Failed to marshal JWK: %s\n", err)
return
}
file, err := os.Create("jwks.json")
if err != nil {
fmt.Printf("Failed to create file: %s\n", err)
return
}
defer file.Close()
if _, err := file.Write(jwkJSON); err != nil {
fmt.Printf("Failed to write JWK to file: %s\n", err)
return
}
fmt.Println("JWK successfully written to jwks.json")
}
前端
由於我的前端技術非常薄弱，這段程式碼是請 ChatGPT 產生的，實現了一個簡單的前端介面，允許用戶輸入起始日期、結束日期和組織 ID，主要包括以下幾個部分：
HTML 部分
完整 code:
<!doctype html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>Embed Grafana Dashboard</title>
</head>
<body>
<h1>Grafana Dashboard</h1>
<label for="start">Start Date:</label>
<input type="date" id="start" name="start" value="2024-05-01" />
<label for="end">End Date:</label>
<input type="date" id="end" name="end" value="2024-05-31" />
<label for="organization_id">Organization ID:</label>
<input type="text" id="organization_id" name="organization_id" value="1" />
<button onclick="loadGrafanaDashboard()">Load Dashboard</button>
<iframe id="grafanaFrame" src="" width="100%" height="450px"></iframe>
<script>
async function fetchToken() {
try {
const response = await fetch(`/token`);
if (!response.ok) {
throw new Error("Network response was not ok");
}
const token = await response.text();
return token;
} catch (error) {
document.getElementById("error").style.display = "block";
console.error("Error fetching token:", error);
}
}
async function loadGrafanaDashboard() {
const token = await fetchToken();
if (token) {
const startDate = document.getElementById("start").value;
const endDate = document.getElementById("end").value;
const organizationId =
document.getElementById("organization_id").value;
if (!startDate || !endDate || !organizationId) {
document.getElementById("error").innerText =
"Please select start date, end date, and enter organization ID.";
document.getElementById("error").style.display = "block";
return;
}
const from = new Date(`${startDate}T00:00:00`).getTime();
const to = new Date(`${endDate}T23:59:59`).getTime();
const grafana1BaseURL = `{{ .DashboardURL }}`;
const grafana1URL = `${grafana1BaseURL}?auth_token=${token}&kiosk&from=${from}&to=${to}&var-org_id=${organizationId}`;
document.getElementById("grafanaFrame").src = grafana1URL;
}
}
</script>
</body>
</html>
input用於選擇起始和結束日期，以及輸入組織 ID。button用於觸發加載儀表板的操作。iframe用於嵌入並顯示 Grafana 儀表板。kiosk詳細差異可以參考官方部落格，由於我僅需要查看 Dashboard 所以採用什麼參數都沒有攜帶的kiosk。
JavaScript 部分
fetchToken函數從後端獲取 JWT token。loadGrafanaDashboard函數使用獲取的 token 和用戶輸入的參數生成 Grafana 儀表板的 URL，並將其設置到 iframe 中以加載儀表板。需要特別提到的是const grafana1BaseURL = {{ .DashboardURL }};為模板語言，目的是在 example 中透過 golang 的html/template來動態產生 URL。
這樣的設計確保了前端介面簡潔且易於使用，同時利用 JWT 認證確保了安全性。
後端
HTTP server
啟動一個 http server，主要是 handle / 與 /token
func main() {
flag.Parse()
if grafanaDashboardURL == nil || *grafanaDashboardURL == "" {
log.Fatal("grafana-dashboard-url is required")
}
router := http.NewServeMux()
router.HandleFunc("GET /token", generateJWT)
router.HandleFunc("GET /", serveIndex)
fmt.Println("Server is running on port 8000")
if err := http.ListenAndServe(":8000", router); err != nil {
fmt.Println(err)
}
fmt.Println("exiting...")
}
Serve index
使用 embed 嵌入 index.html，並且動態地將 DashboardURL 交給 html/template 渲染
//go:embed index.html
var indexHTML string
var grafanaDashboardURL *string = flag.String("grafana-dashboard-url", "", "grafana dashboard url")
func getIndexHtml() (*template.Template, error) {
index, err := template.New("index").Parse(indexHTML)
if err != nil {
return nil, fmt.Errorf("failed to parse index.html: %w", err)
}
return index, nil
}
func serveIndex(w http.ResponseWriter, r *http.Request) {
index, err := getIndexHtml()
if err != nil {
log.Println(err)
http.Error(w, err.Error(), http.StatusInternalServerError)
return
}
if err := index.Execute(w, map[string]any{
"DashboardURL": *grafanaDashboardURL,
}); err != nil {
log.Println(err)
}
}
簽署 JWT
一樣透過 embed 的方式讀取私鑰，並且在每個請求都能夠使用我們設計好的 claim 來將 user 與 email 給簽進 JWT 內。
var secretKey *string = flag.String("secret-key", "", "secret key")
func generateJWT(w http.ResponseWriter, r *http.Request) {
token := jwt.NewWithClaims(jwt.SigningMethodHS512, jwt.MapClaims{
"user": jwt.MapClaims{
"email": "viewer@kryptogo.com",
"name": "viewer",
},
"sub": "viewer@kryptogo.com",
"role": "Viewer",
"iat": time.Now().Unix(),
"exp": time.Now().Add(time.Hour * 1).Unix(),
})
token.Header["kid"] = *keyID
tokenString, err := token.SignedString([]byte(*secretKey))
if err != nil {
http.Error(w, err.Error(), http.StatusInternalServerError)
return
}
if _, err := w.Write([]byte(tokenString)); err != nil {
log.Println(err)
}
}
驗證
這邊需要強調的是務必使用無痕模式來驗證，否則 iframe 會使用已經登入的 session 來開啟，故可能無法驗證嵌入的效果。

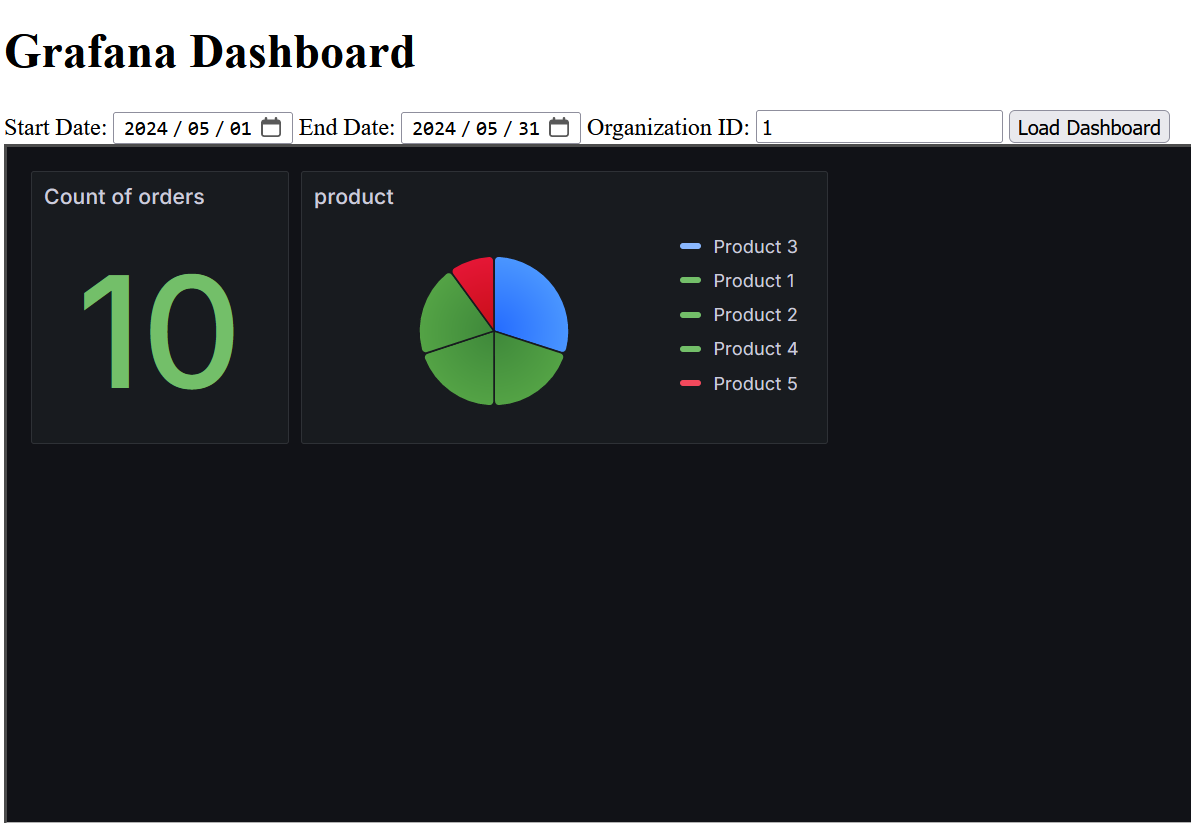

照著 How to use 段落一步一步往下做，就能夠在 iframe 內看到透過 JWT 進行登入的 Grafana Dashboard。
Trouble shooting
任何驗證失敗的發生，都可以直接查看 grafana 的 log，例如：
- JWT 的
kid是寫在 Header 而非 Body - JWKs 有一個固定的格式，為一個
{"keys":[]}。
